两脚晶振与三脚晶振的结构区别
作者:编辑
来源:本站原创
日期:2022-05-17

为什么晶振会有两脚和三脚,有什么区别?常见的晶振基本上都是二脚晶振,三脚晶振其实是一种集晶振和电容为一体的复合元件。

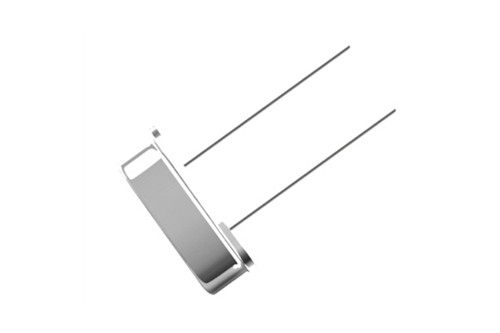

二脚晶振

二脚晶振

当处于集成中电路振荡端子外围电路中以一个晶振和两个电容组成回路,为了简化电路和工艺,人们便想方设法研制生产了这种复合元件。三个引脚中,中间的1个脚通常是2个电容连接一起的公共端,另外2个引脚即为晶振两端,也是两个电容各自与晶振连接的两端。

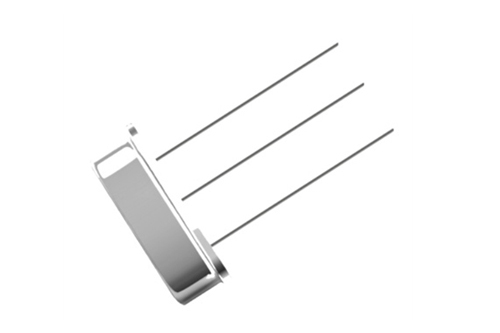

三脚晶振

三脚晶振

两脚晶振能代替三脚晶振使用吗?可以,需要匹配电容即可。用两脚晶振封装代替三脚晶振使用时,只要将两脚接在两端,并从两端各连接一个电容到地线即可。
