石英晶振封装49S、49U、49SMD的联系与区别
作者：编辑
来源：本站原创
日期：2021-07-04
HC-49S（简称49S）、HC-49U（简称49 U）、HC-49SMD（简称49SMD）都是石英晶振的封装类别，属于无源晶振系列，是石英晶振使用较多的几个产品，因其成本较低、精度、稳定度等符合民用电子设备，所以受到工厂的青睐。

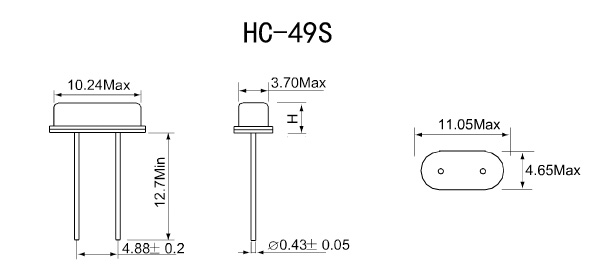

HC-49S（12 MHz）属于直插式石英晶振封装，直插2脚，高壳体积为10.5*4.5*3.5MM，矮壳体积10.5*5*.0*2.5MM，属国际通用标准，普通参数标准负载电容为20PF（12PF、16PF、30PF等）精度为±20PPM、±50ppm等，电阻120Ω，参数标准方面跟HC-49U、HC-49SMD无差别。同时也称为HC-49US封装。

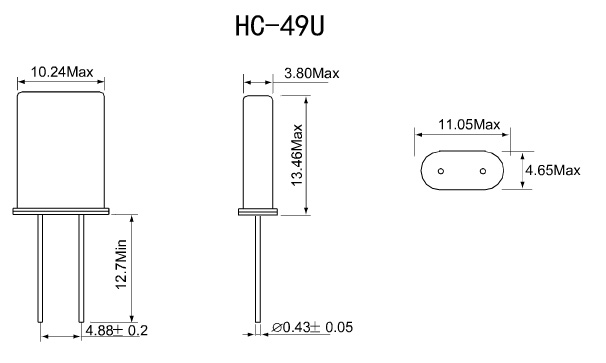

HC-49U也是直插式2脚晶振，体积为11*4.5*13.4mm，功能应用跟HC-49S几乎无差别，因体积较HC-49S大，造成电路板空间的浪费且造价成本较高，现在已经渐渐被HC-49S封装所代替。注意：HC-49U跟HC-49US是不同的。

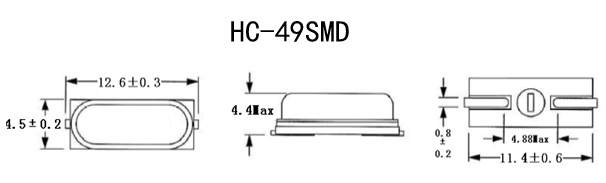

HC-49SMD俗称“假贴片”，这个是贴片式2脚晶振了除了引脚，其他参数跟HC-49S一样，体积10.5*4.5*3.5MM，确切的说 HC-49SMD是通过将HC-49S压扁脚、套上垫片、剪脚压紧、编带等生产工序加工而来，因材料以及加工成本的增加，所以会比HC-49S造价要贵，常用频点有8 MHz、12 MHz、11.0592 MHz、13.560 MHz等。
