晶振课堂：晶振常规的命名规则

作者：编辑

来源：本站原创

日期：2021-12-20

晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。晶振的全称为“石英晶体振荡器”，有源晶振一般称“晶体振荡器”，而无源晶振则是“晶体谐振器”。

石英也是水晶的统称，这种晶体如果给它通电，它就会产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫机电效应。晶振就是以石英晶片作为核心，外壳则由金属或者陶瓷，玻璃壳，塑料封装。因此，晶振的其中一种作用就是能产生时钟频率。

晶振一般可以分为：普通晶振(有源晶振、无源晶振)、温补晶振(温度补偿晶体振荡器)、恒温晶振(恒温控制晶体振荡器)、压控晶振(电压控制晶体振荡器)等几大类型。

晶振按外形可细分为：

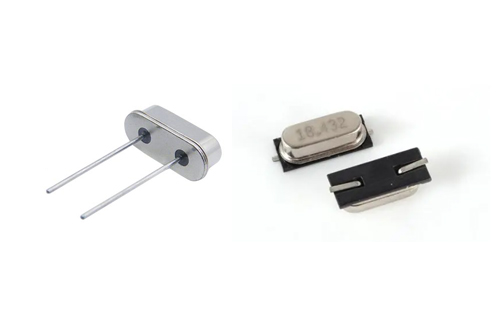

1、49S晶振：是石英晶振特殊封装类别，也是目前石英晶振的一个主流产品。芯片的主要材料为水晶材质(二氧化硅)，利用这种材料的压电特性，经过高压极化以后，形成周期性的机械能和电能的转换，产生稳定的频率，如49US系列和假贴片49SMD系列。

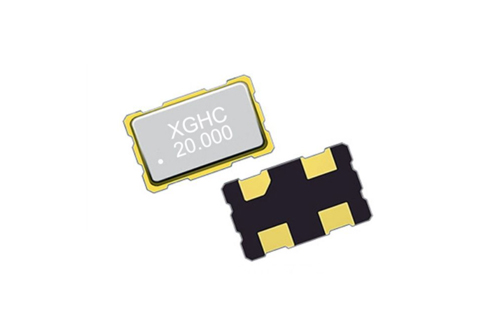

2、贴片晶振：是表贴式的石英晶体，这类晶振主要是根据尺寸来划分型号，例如2012、2016、2520、3215、3225、5032、7050。带电压的则是有源贴片晶振，目前市场主流有3225，2520，2016晶振。安防、通讯、音频、物联网、车载等领域也是比价常用见。

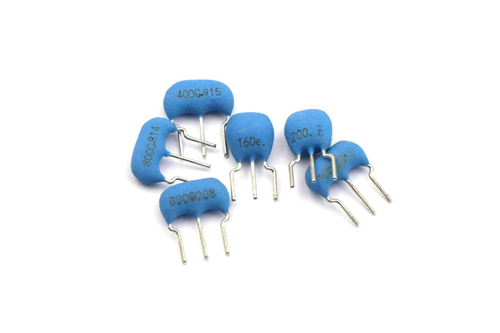

3、陶瓷晶振：陶瓷晶振别名又叫陶振，是根据他内部的芯片采用的“压电陶瓷芯片材料 ”而得名，如455KHZ系列。常见的也有5032陶瓷晶振两个脚也是较常用的频点，常用的U盘、家用电器等设备。

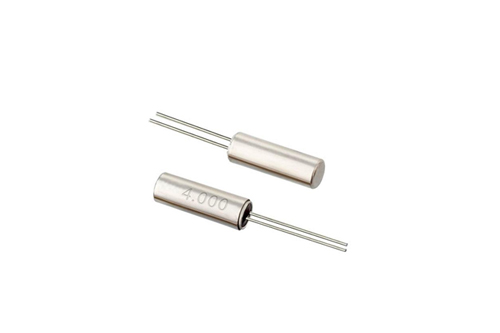

4、圆柱形晶振：指石英晶片外形类似音叉的晶振，主要尺寸有:3*8mm、2*6mm，主要用在智能锁、智能家居小家电等
