圆柱晶振概述

作者：编辑

来源：本站原创

日期：2022-04-16

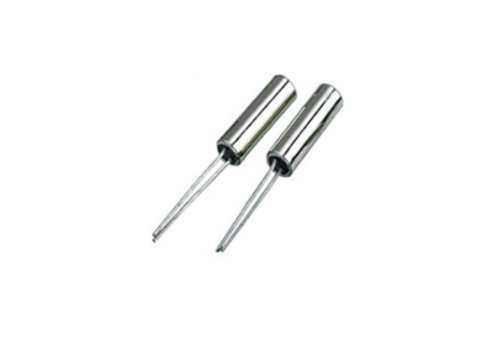

圆柱晶振（Tuning fork）也叫音叉晶振，是指石英晶片外型类似音叉的晶振，最常见的频率是32.768 kHz, 被广泛应用于对晶振精度要求不高的消费类电子，如电脑、钟表等。圆柱晶振具有体积小，功耗低的特点，一般功耗为0.1µW。

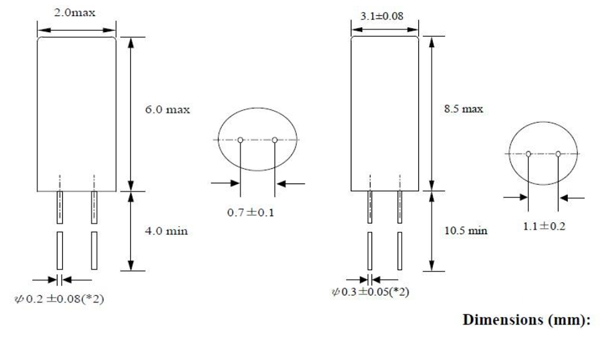

圆柱晶振为插件晶振系列，因此只适用于手工焊接，无法实现自动化贴片。圆柱晶振常见尺寸为 3×8mm、2×6mm，可根据电路板空间大小选择体积合适的圆柱晶振。如下图所示：

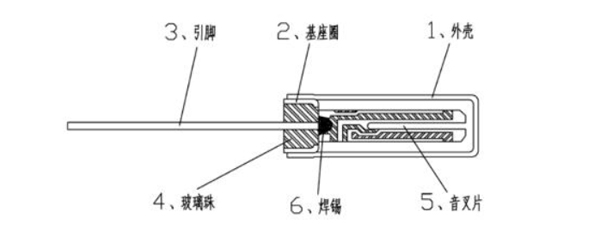

圆柱晶振分解图一：

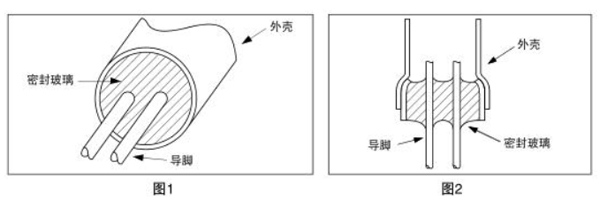

圆柱晶振分解图二：

外壳Cap: 材质锌白铜；表面镀镍Ni

基座圈base Ring: 材质可伐Kovar；表面Sn+Cu

引线Lead：材质可伐Kovar；表面Sn+Cu

玻璃珠Glass：材质玻璃Glass

音叉Tuning Fork：材质石英晶片（二氧化硅SiO2）；表面：Ag+Cr

焊锡Solder：材质Sn Ag Cu

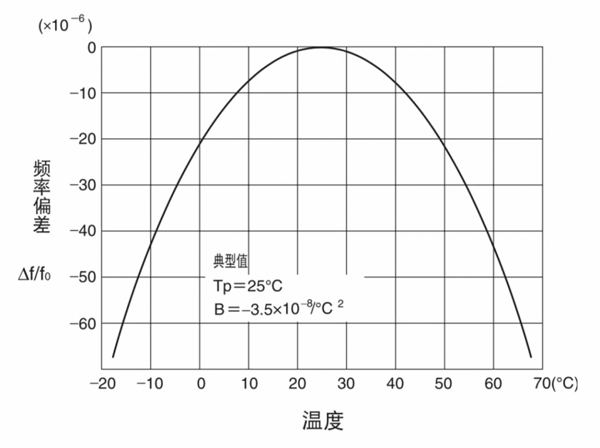

圆柱晶振的温度特性曲线是负二次方程曲线。呈现出以理想室温+25℃为中心的向下抛物线，温度走低或走高都会使频率稳定度变差。所以需要考虑使用环境温度和精度。见下图：

圆柱晶振使用注意事项：

圆柱晶振在实际使用前一般需要根据电路板的厚度进行剪腿，在该操作中请注意不要用力拉扯圆柱晶振引脚，以防破坏玻璃珠，造成圆柱晶振因漏气而遭受损坏。在人工焊接时，注意不要用力拉扯圆柱晶振引脚，同时避免残留锡膏粘连圆柱晶振的两个信号管脚造成晶振短路停振。
