TXC晶振7N系列TCXO振荡器
Precise SMD Temperature
Compensated Crystal Oscillators
7.0 x 5.0 x 2.0 mm 7N Series (4 pad)
7N系列晶振特征：
High Stability Over Temperature: ±0.14ppm~±0.28ppm
Operating Temperature Range: -40℃~85℃
Holdover 24Hr: ±40ppb (Option)
Free Run Stability for 20 years: ±4.6ppm (Option)
Frequency: 10 ~ 52MHz
Supply Voltage: 2.7V ~ 5.5V
Voltage Control Function Available
Output Enable/Disable Function Available
Support Clipped Sinewave and CMOS Output Waveform
ROHS Compliant / Pb Free
7N系列晶振规格：
| 型号 | 7N |
| 频率 | 10MHz～52MHz |
| 频率容差 | ± 5 ~ ± 16 ppm |
| 负载容量 | 10pF，15pF |
| 工作温度范围 | -40～+85℃ |
| 储存温度范围 | -55～+125℃ |

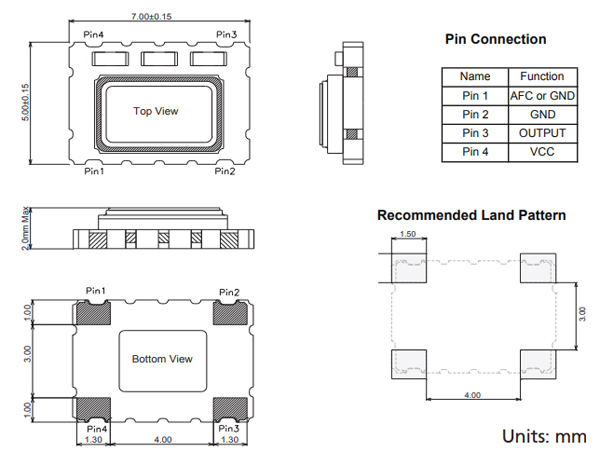

7N系列晶振外形尺寸：
7N系列晶振应用：
Small Cell, Base Station, Networking Infrastructure
7N系列：
| 制造商零件编号 | 描述 | 频率 |
| 7N-12.800MBP-T | XTAL OSC TCXO 12.8000MHZ CMOS | 12.8 MHz |
| 7N-26.000MBP-T | XTAL OSC TCXO 26.0000MHZ CMOS | 26 MHz |
| 7N-10.000MBP-T | XTAL OSC TCXO 10.0000MHZ CMOS | 10 MHz |
| 7N-19.200MBP-T | XTAL OSC TCXO 19.2000MHZ CMOS | 19.2 MHz |
