日本KDS晶振型号命名方式
作者：编辑
来源：本站原创
日期：2018-03-15
日本株式会社大真空晶振英文名字KDS crystal，也叫KDS晶振，是全球领先的晶振制造商之一。成立于1959年，至今已有58年历史。ISO9001、ISO14001、ISO/16949等国际体系认证是KDS品质和信誉的保证。
KDS主要生产温补晶振（TCXO）、恒温晶振（OCXO）、压控晶振（VCXO）、时钟晶振（SPXO）、晶体谐振器（Crystal Resonators）、晶体滤波器（Crystal Filters）等产品；广泛用于手机、对讲机、GPS/北斗定位仪、汽车电子系统、倒车雷达、小型基站、LTE、RFID、激光测距仪、笔记本、平板电脑、数字集群通信系统、仪器仪表等领域。
KDS晶振型号这么多，如何快速记住KDS晶振型号命名方式？
KDS晶体谐振器32.768KHZ系列的贴片晶振多以DST开头命名，市场上常用的封装有1.6*1.2mm，2.0*1.2mm，3.2*1.5mm，4.2*1.5mm，4.8*1.9mm，6.0*2.5mm（现今较少用），8.0*3.8mm，9.2*3.4mm，13.2*4.9mm。32.768KHZ系列的圆柱晶振多以DT开头命名，市场上常用的封装有2.0*6.0mm，3.0*8.0mm。

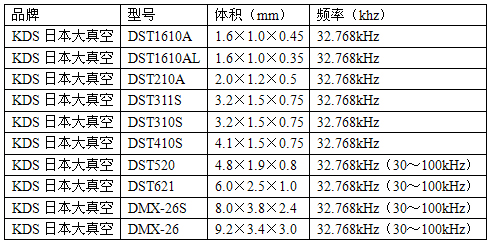

贴片晶振

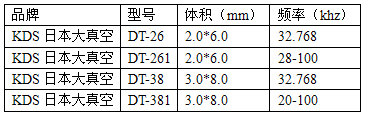

圆柱晶振
KDS晶振除了32.768K晶振，MHZ的晶振用途更为广泛，常用的MHZ晶振频率有8M、11.0592M、12M、13.56M、14.7458M、16M、19.2M、20M、22.1184M、22.5792M、24M、24.576M、25M、26,27M、32M、40M等，常用的贴片晶振规格尺寸有：2.0*1.6mm，2.0*2.5mm，3.2*2.5mm，5.0*3.2mm，6.0*3.5mm，5.0*7.0mm。KDS晶振MHZ系列产品多以DSX命名，数字以O结尾，晶振脚位则为2脚；数字以0以外的数字结尾，晶振脚位则为4脚。型号尾缀以GA或者G结尾，晶振表面为陶瓷面；型号尾缀以S或者SL，SH结尾，晶振表面为金属面。
